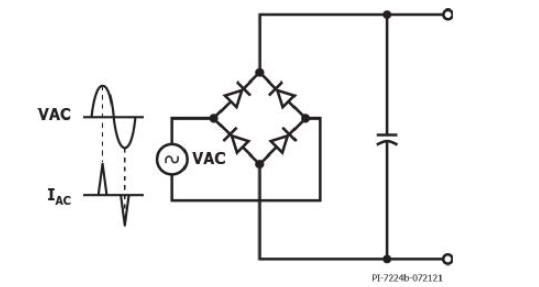

什么是滤波器？
各种传感器信号多多少少会携带一些噪声信号，那么通过滤波器就能够更好的降低和去除噪声，还原真实有用信号。
滤波器是一个电路，其去除或“过滤掉”频率分量的特定范围。换句话说，它将信号的频谱分离为将要通过的频率分量和将被阻隔的频率分量。
如果您对频域分析没有太多经验，您可能仍然不确定这些频率成分是什么，以及它们如何在不能同时具有多个电压值的信号中共存。让我们看一个有助于澄清这个概念的简短例子。 假设我们有一个由完美的5kHz正弦波组成的音频信号。我们知道时域中的正弦波是什么样的，在频域中我们只能看到5kHz的频率“尖峰”。现在让我们假设我们激活一个500kHz振荡器，将高频噪声引入音频信号。
在示波器上看到的信号仍然只是一个电压序列，每个时刻有一个值，但信号看起来会有所不同，因为它的时域变化现在必须反映5kHz正弦波和高频噪音波动。
然而，在频域中，正弦波和噪声是在一个信号中同时存在的单独的频率分量。正弦波和噪声占据了信号频域表示的不同部分，这意味着我们可以通过将信号引导通过低频并阻挡高频的电路来滤除噪声。滤波器的类型
滤波器可以放在与滤波器频率响应的一般特征相对应的广泛类别中。如果滤波器通过低频并阻止高频，则称为低通滤波器；如果它阻挡低频并通过高频，它就是一个高通滤波器。还有带通滤波器，其仅通过相对窄的频率范围，以及带阻滤波器，其仅阻挡相对窄的频率范围。
还可以根据用于实现电路的组件类型对滤波器进行分类。无源滤波器使用电阻器，电容器和电感器，这些组件不具备提供放大的能力，因此无源滤波器只能维持或减小输入信号的幅度。另一方面，有源滤波器既可以滤波信号又可以应用增益，因为它包括有源元件，如晶体管或运算放大器。
RC低通滤波器
为了创建无源低通滤波器，我们需要将电阻元件与电抗元件组合在一起。换句话说，我们需要一个由电阻器和电容器或电感器组成的电路。从理论上讲，电阻—电感（RL）低通拓扑在滤波能力方面与电阻—电容（RC）低通拓扑相当。但实际上，电阻—电容方案更为常见，因此本文的其余部分将重点介绍RC低通滤波器。当输入信号的频率低时，电容器的阻抗相对于电阻器的阻抗高；因此，大部分输入电压在电容器上（和负载两端，与电容器并联）下降。当输入频率较高时，电容器的阻抗相对于电阻器的阻抗较低，这意味着电阻器上的电压降低，并且较少的电压传输到负载。因此，低频通过并且高频被阻挡。 RC低通功能的这种定性解释是重要的第一步，但是当我们需要实际设计电路时它并不是很有用，因为术语“高频”和“低频”非常模糊。工程师需要创建通过并阻止特定频率的电路。例如，在上述音频系统中，我们希望保留5kHz信号并抑制500kHz信号。这意味着我们需要一个滤波器，从5kHz到500kHz之间的传递过渡到阻塞。当您查看RC滤波器的频率响应图时，您会注意到术语“截止频率”不是很准确。信号光谱被“切割”成两半的图像，其中一个被保留而其中一个被丢弃，不适用，因为随着频率从截止点下方移动到截止值以上，衰减逐渐增加。
RC低通滤波器的截止频率实际上是输入信号幅度降低3dB的频率（选择该值是因为幅度降低3dB对应于功率降低50％）。因此，截止频率也称为-3dB频率，实际上该名称更准确且信息量更大。
总结
所有电信号都混合了所需频率分量和不需要的频率分量。不需要的频率分量通常由噪声和干扰引起，并且在某些情况下会对系统的性能产生负面影响。
滤波器是以不同方式对信号频谱的不同部分作出反应的电路。低通滤波器旨在让低频分量通过，同时阻止高频分量。
低通滤波器的截止频率表示滤波器从低衰减变为显著衰减的频率区域。注：尊重原创文章,转载请注明出处和链接 https://www.pxwy.cn/news-id-23644.html 违者必究！部分文章来源于网络由培训无忧网编辑部人员整理发布,内容真实性请自行核实或联系我们，了解更多相关资讯请关注嵌入式开发频道查看更多，了解相关专业课程信息您可在线咨询也可免费申请试课。关注官方微信了解更多：150 3333 6050
